Описание
Задвижка стальная 30с41нж PN16 DN50 представляет собой литую клиновую задвижку, имеющую выдвижной шпиндель. Эта запорная арматура предназначена для установки на различных технологических трубопроводах, транспортирующих неагрессивные продукты, такие как нефть, пар и вода.
Главным назначением задвижки 30с41нж DN50 является полное перекрытие потоков рабочей среды на магистральных и промысловых трубопроводах, а также на промышленных и коммунально-хозяйственных предприятиях.
Рабочая среда задвижки 30с41нж - Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие

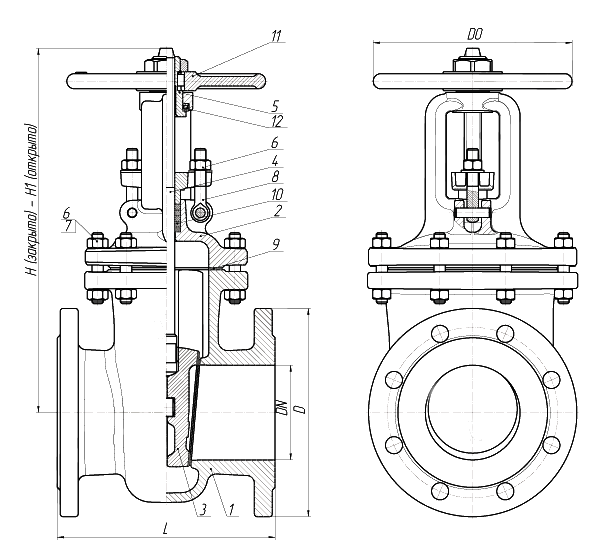

Чертеж
- Корпус
- Крышка
- Клин
- Шпиндель
- Гайка шпинделя
- Гайка
- Болт / шпилька
- Болт откидной
- Уплотнение корпуса и крышки
- Набивка сальника
- Маховик
- Подшипник
- Наплавка кольца в корпусе
- Наплавка клина
Материалы исполнения
| Корпус | Сталь 20/25Л |
| Диск | сталь 20/25Л наплавка 20Х13 |
| Крышка корпуса | сталь 20 |
| Сальник | сталь 20 |
| Гайка вилки | чугун ВЧ45 |
| Шпиндель | сталь Ст3кп |
| Маховик | сталь 20 |
| Сальниковая набивка | графит |
| Прокладка фланцевая | графит |
| Болт | сталь 25 |
| Штифт оси | сталь 25 |
| Откидной болт | сталь 25 |
| Шарнирный болт | сталь 25 |
| Гайка | сталь 25 |
| Шплинт | сталь 18кп |
| Подшипник | по ГОСТ 7872-89 |
| Круглая гайка | сталь 35 |
Комплект ответных фланцев
| Фланцы стальные приварные (ГОСТ 33259, ГОСТ 12820) | 2 шт (тип: 01, исполнение: В) |
| Прокладка (ГОСТ 15180) | 2 шт |
| Крепеж | Болты (шпильки) - 8 шт Гайки - 8 шт |
